CME-7700B-GCMS氣相色譜質譜聯用儀

CME-7700B-GCMS氣相色譜質譜聯用儀(yi) ，自主研發，儀(yi) 器檢測限優(you) 於(yu) 10g，看齊世界同類型產(chan) 品的***水平，可廣泛應用於(yu) 科學研究、農(nong) 殘檢測、環境監測代謝組學研究等高要求領域。

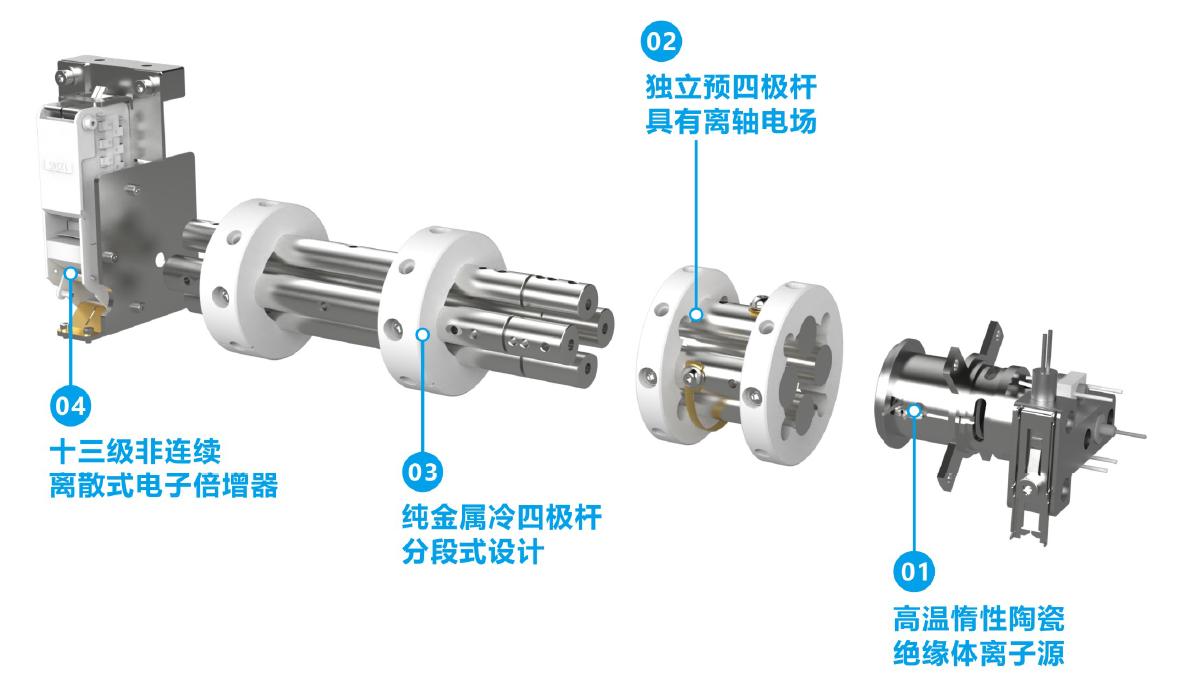

l全金屬材質共軛四極杆：無需加熱的冷杆設計，終身免維護;采用了***的分段式設計，自帶可拆卸的預四極可自動調節DC電壓、消除邊緣場效應，防止離子外溢，從(cong) 而獲得更高的離子通過效率。

l獨立預四極導引杆：施加射頻電壓，搭配預四極技術；有效消除中性碎片幹擾、降低噪音;同時優(you) 化離子源與(yu) 四極杆過度電場。

l高溫惰性陶瓷離子源：高效電離，減少汙染，配備兩(liang) 根長壽命特殊材料製成的燈絲(si) ，提供雙倍使用時間，所有透鏡高精度控溫，拆卸、清洗離子源方便

l非連續離散式電子倍增器：使用壽命超長，抗汙染、耐水性更強。

l高性能雙腔單四極杆氣質聯用儀(yi) 采用離子源和四極杆質量分析器分別排氣的雙真空腔結構以達到更高的真空度。

超強高效的真空係統具有以下優(you) 勢:

1) 保證質譜係統的高空真度，有效降低離子源汙染，可以減少離子源的維護操作

2) 實現儀(yi) 器的快速啟動，開機30分鍾內(nei) 即可進行樣品分析

3) ***柱流量5mL/min(旗艦版本***支持10mL/min)，可以連接寬口徑毛細管色譜柱，實現大體(ti) 積進樣等高通量、高拓展要求的分析

4) ***柱流量5mL/min(旗艦版本***支持10mL/min)，可以連接寬口徑毛細管色譜柱，實現大體(ti) 積進樣等高通量、高拓展要求的分析

5) 電子倍增器處於(yu) 高真空狀態，有利於(yu) 實現超高靈敏度檢測，氣相色譜直接進樣，八氟萘方法檢出限優(you) 於(yu) 10g

技術參數及配置

1. 運行環境

1.1 環境溫度：18-35℃，溫度波動2度內(nei) ；

1.2 相對濕度：≤80%；

1.3 適用電源：220V(±10%),50Hz(±2%)；

2.技術參數及指標

2.1質譜部分

2.1.1離子源

2.1.1.1★靈敏度：EI 靈敏度：1 pg OFN S/N  2500:1

2.1.1.2IDL優(you) 於(yu) 10fg八氟萘；

2.1.1.3離子源材料：惰性陶瓷離子源

2.1.1.4配置雙燈絲(si) ：燈絲(si) 電流***400uA；

2.1.1.5離子化能量：10-100eV；

2.1.1.6離子源溫度：150 ℃-350℃；

2.1.2質量分析器

2.1.2.1★質量分析器：帶雙預置杆高精度金屬四極杆

2.2.2.2 四極杆溫度:無需控溫即可保證質量穩定性；

2.1.2.3★質量範圍：1.5-1250 amu，軟件能完全設置並檢測；

2.1.2.4 質量軸穩定性：優(you) 於(yu) 0.10 amu/48 hrs；

2.1.2.5 掃描方式：全掃描、選擇離子監測、全掃描和選擇離子同步監測、交替掃描；

2.1.3檢測器

2.1.3.1★檢測器：長壽命13級非連續電子倍增器；

2.1.3.2***掃描速度 ： 20,000 amu/ s，速度全程可調；

2.1.3.3動態範圍：10⁷；

2.1.4 機械泵抽速≥4m³/h；

2.1.5★離子源、四極杆獨立雙腔室

2.1.6★渦輪分子泵抽速≥250L/s。

2.2 氣相色譜儀(yi) 參數；

2.2.1柱溫箱

2.2.1.1、柱箱體(ti) 積：≥15L

2.2.1.2、操作溫度範圍：高於(yu) 環境溫度 +4 ℃～450 ℃。可使用 LN2 液氮冷卻，操作溫度範圍：-80 至 450 ℃；可使用 CO₂ 冷卻，操作溫度範圍：-40 至 450 ℃

2.2.1.3、溫度設定精度：≥0.1 ℃

2.2.1.4、支持 32 階柱箱升溫梯度，33 個(ge) 恒溫平台，可梯度降溫

2.2.1.5、***升溫速率：≥120℃/min

2.2.1.6、最長運行時間：999.9min

2.2.1.7★柱箱冷卻降溫，從(cong) 450℃至50℃＜3.5min

2.2.1.8★柱箱風扇4級調速：低速、中速、高速、極速

2.2.2、進樣口

2.2.2.1、分流/不分流進樣口

2.2.2.1.1、***使用溫度：450 ℃。

2.2.2.1.2、柱頭壓力設定範圍0～100psi，可升級為(wei) 0～150psi。

2.2.2.1.3、壓力控製精度為(wei) ±0.001 psi

2.2.2.1.4、分流比可達7500:1，避免色譜柱超載。

2.2.2.1.5、色譜柱流量控製模式：恒壓模式、梯度壓力模式、恒流模式、梯度流量模式

2.2.2.1.6、總流量設定範圍：N2: 從(cong) 0 到 500 mL/min；H2（或 He）：從(cong) 0 到 1250 mL/min

2.2.2.1.7、★隔墊吹掃電子流量控製，設定範圍0~100ml/min（提供證明材料並作為(wei) 驗收項目）

2.2.4、儀(yi) 器控製麵板

★2.2.4.1、7英寸彩色觸控屏，圖形化操控界麵，可進行方法編輯、序列運行、數據采集、譜圖實時顯示、儀(yi) 器診斷和維護、狀態查看及硬件配置

2.2.4.2、內(nei) 置4G模塊，可通過電腦、手機、平板實現人機分離，遠程操控。

★2.2.4.3、本地或者遠程通過儀(yi) 器觸控屏可一鍵升級儀(yi) 器固件及觸控屏操作係統。

2.2.4.4、觸控屏本地可保存測試數據，也可與(yu) 色譜工作站進行數據相互同步，也可以通過USB接口複製數據

3.軟件方法：

3.1.1 質譜儀(yi) 、氣相色譜儀(yi) 全中文一體(ti) 化控製；同步掃描功能可一次進樣測試同時獲得scan及sim數據，提高分析效率；交替掃描功能可scan、sim交替進行，拓展分析功能。

3.1.2 運行中間可設置時間區間關(guan) 閉燈絲(si) 及電子倍增器以保護燈絲(si) 、電子倍增器可規避中間時刻出峰的溶劑或其他容易飽和的物質。

3.1.3 軟件可根據全掃描得到的數據，自動選擇目標化合物的特征離子並對其進行分組，保存到分析方法當中，無須手動輸入；

3.1.4 手動/自動調諧，數據采集，定量分析及譜庫檢索功能，分析結果報告輸出；

3.1.5 自動停機；

3.1.6 色譜流量監控；色譜斷氣，質譜離子源、傳(chuan) 輸線自動降溫保護，質譜停止運行；

3.1.7 分子泵轉速電流實時監控，異常提示。

3.1.8 選擇離子模式檢測(SIM)無限製組數，每組最多可選擇 128 個(ge) 離子。
