產品介紹

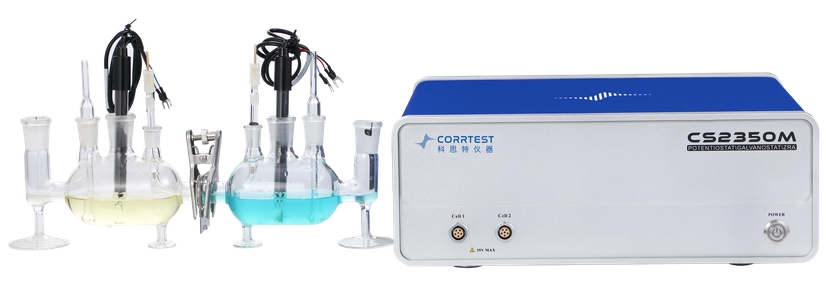

CS2350M雙恒電位儀(yi) 內(nei) 置兩(liang) 套恒電位/恒電流儀(yi) ，每套恒電位儀(yi) 各有一套輔助、工作和參比電極輸出，並完全由CS Studio測試軟件來協調輸出電位/電流，CS2350M是真正意義(yi) 上的雙通道電化學工作站。
具體(ti) 應用於(yu) ：
1. 雙通道獨立使用，可同時進行兩(liang) 組常規電化學測試；
2. 雙通道組合使用，可用於(yu) 電化學分析四電極工作體(ti) 係，尤其在氧還原（ORR）中間產(chan) 物收集、金屬氫擴散測試有廣泛應用。
技術優(you) 勢
CS2350M雙恒電位儀(yi) 不僅(jin) 具有CS單通道係列高精度、寬量程以及強大的數據分析處理功能，而且在原有產(chan) 品的基礎上創新突破。 CS2350M雙通道硬件設計可以實現兩(liang) 組實驗體(ti) 係的測試要求，同時，軟件的組合編程功能大大提高了實驗的效率。
典型案例
1. 雙通道獨立測試
使用專(zhuan) 用的電池測試夾，配合軟件的組合編程功能，給電池能源領域的用戶帶來更高效、更智能的測試體(ti) 驗。
圖1.雙通道獨立測量參數設置界麵
2.配合旋轉環盤電極（RRDE）用於(yu) 研究氧化還原體(ti) 係：
在測量圓盤電極極化曲線的同時，將環電壓設置為(wei) 恒電位，控製圓環電極在固定的極化電勢，用以檢測圓盤電極上產(chan) 生的反應中間物，該方法也成為(wei) 檢測反應中間物和研究電極反應機理的典型流體(ti) 動力學方法。氧還原反應的電子轉移數和相應的雙氧水（中間產(chan) 物）產(chan) 率可分別通過公式測得：
.png)
其中知Idisk和Iring分別為(wei) 測得的盤電流、環電流，電極收集效率N由盤環電極參數決(jue) 定（常數）。將測試結果代入以上公式即求得實際反應的電子轉移數n 和H2O2（%）所占比例。
圖2.氧還原（ORR）中間產(chan) 物檢測
3. 金屬中氫擴散測試：
兩(liang) 個(ge) 恒電位裝置配合Devnathan-Stachurski 雙電解池，通過左側(ce) 電解池的陰極充氫和右側(ce) 電解的氫原子陽極氧化電流測量，進而計算氫原子在金屬中擴散係數和氫通量。
圖3.金屬中氫擴散控製
技術指標
硬件參數指標
雙恒電位儀：
單恒電位電位控製範圍：±10V，雙恒電位儀電位控製範圍:±10V |
恒電流控製範圍：±1A（可擴展至20A/40A/100A） |
| 電位控製精度：0.1% |
電流控製精度：0.1% |
| 電位靈敏度：1μV |
電流靈敏度：1pA（可選100fA） |
| 電位上升時間：1μs |
電流量程：2A～2nA 10檔 |
| 參比電極輸入阻抗：1013Ω||8pF |
***輸出電流：±1A（可擴展至20A/40A/100A） |
| 槽壓輸出：±21V |
電流掃描增量：1mA@1A/ms |
| CV和LSV掃描速度：0.001mV～10,000V/s |
電位掃描電位增量：0.076mV @1V/ms |
| CA和CC脈衝寬度：0.0001～65,000s |
DPV和NPV脈衝寬度：0.0001～1000s |
| SWV頻率：0.001～100KHz |
CV的最小電位增量：0.020mV |
| AD數據采集：16bit@1MHz，20bit @1kHz |
電流與電位量程：自動設置 |
| DA分辨率：16bit，建立時間：1μs |
低通濾波器 ：8段可編程 |
| 通訊接口：網口 |
儀器淨重：7.5Kg |
| 外形尺寸（mm）：365(W)X338(D)X140(H) |
|
電化學阻抗測量指標
| 信號發生器 |
| 頻率響應：10μHz～1MHz |
交流信號幅值：0mV～2500mV |
| 頻率精確度：0.005% |
信號分辨率：0.1mV RMS |
| DDS輸出阻抗：50Ω |
直流偏壓：-10V～+10V |
| 正弦波失真率：<1% |
波形：正弦波，三角波，方波 |
| 掃描方式：對數/線性，增加/下降 |
|
| 信號分析器 |
| ***積分時間：106個循環或者105s |
測量時間延遲：0～105s |
| 最小積分時間：10ms或者一個循環的最長時間 |
|
| 直流偏置補償 |
| 電位補償範圍：-10V～+10V |
電流補償範圍：-1A～+1A |
| 帶寬調整：自動或手動設置, 共8級可調 |
|
儀(yi) 器配置
1）儀(yi) 器主機1台
2）CS Studio測試與(yu) 分析軟件1套
3）模擬電解池1個(ge)
4）電源線、網線各1條
5）電極電纜線2條
6）電腦（選配*）
